Sísmica de Pozos (Cross-Hole y Down-Hole)

La relación suelo-estructura requiere del conocimiento y colaboración de diferentes disciplinas de la ingeniería. La sísmica de pozos ha sido muy utilizada para determinar la velocidad de la onda compresional y de cizalla polarizada al interior de los pozos.

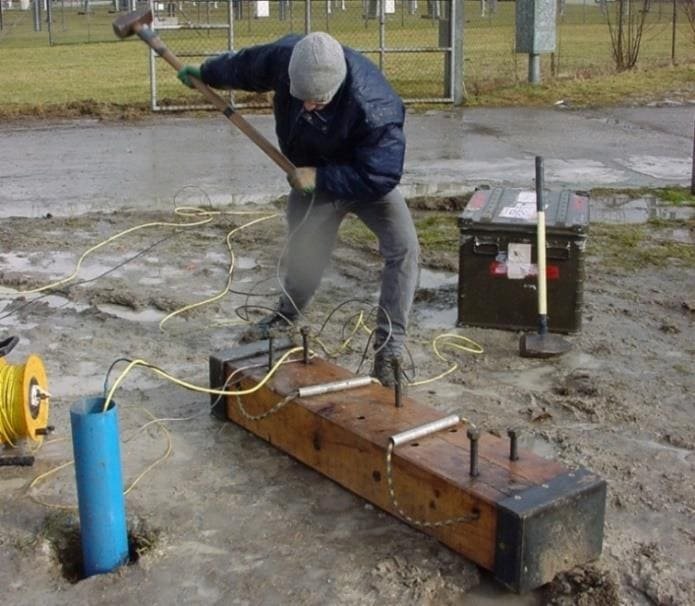

El método Down-Hole consiste en introducir un geófono triaxial dentro de un pozo previamente entubado con PVC y revestido con una mezcla de agua-cemento, sin obstrucciones ni daños, con el fin de generar un sismograma a diferentes profundidades. Las ondas se generan en superficie, golpeando una placa de metal de manera vertical para generar las ondas P y de manera horizontal sobre el costado de una viga de madera muy bien asegurada para la generación de las ondas S. Es indispensable generar varios disparos a cada metro de profundidad para obtener lecturas confiables.

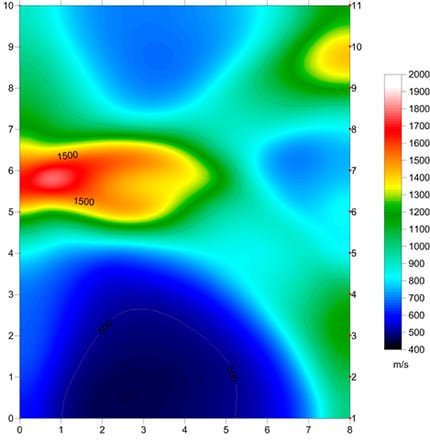

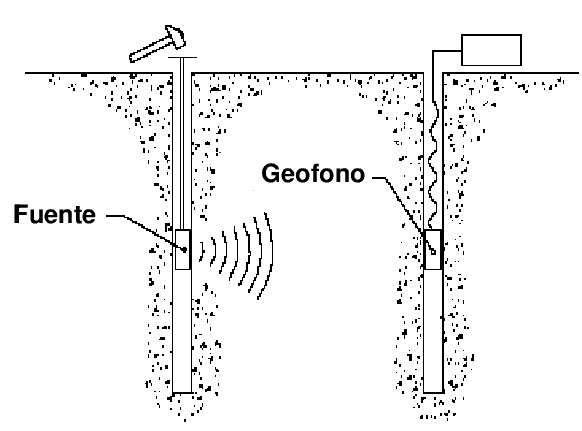

De manera similar, la técnica Cross-Hole requiere un par de pozos previamente ademados con PVC y revestidos con una mezcla de bentonita-cemento. En un pozo se ingresa el geófono triaxial y en el otro la fuente sísmica a la misma profundidad. A cada metros de profundidad la fuente genera ondas mecánicas que son leidas por el receptor. Con esto es posible medir los tiempos de viaje de las condas de compresión y corte y con ello poder calcular las celocidades de propagación de la onda P y S.
